無紙記錄儀
無紙記錄儀是將采集的數據/運算數據以時間為基軸記錄在儀器內部的存儲系統中，無消耗任何常用的記錄設施，如：紙張、筆墨。記錄在儀器內部的存儲數據，通過運算、模擬后顯示在液晶屏。常用顯示用液晶屏比較廣泛。在液晶屏屏幕上，可以顯示數字顯示、棒圖顯示、曲線顯示、警報...
訂購熱線：188-8812-4025
無紙記錄儀是將采集的數據/運算數據以時間為基軸記錄在儀器內部的存儲系統中，無消耗任何常用的記錄設施，如：紙張、筆墨。記錄在儀器內部的存儲數據，通過運算、模擬后顯示在液晶屏。常用顯示用液晶屏比較廣泛。在液晶屏屏幕上，可以顯示數字顯示、棒圖顯示、曲線顯示、警報列表等。
無紙記錄儀采集的數據，常用的有：溫度、壓力、流量、液位、電壓、電流、濕度、頻率、振動、轉速等。
無紙記錄儀具有無紙記錄、實時性好、精度高、帶通信、可查尋的特點、智能化的功能。主要應用場合為：冶金、石油、化工、建材、造紙、食品、制藥、大專院校、生物科研、熱處理和水處理等各種工業現場。
無紙記錄儀摒棄了傳統有紙記錄儀中使用的記錄筆和記錄紙，提高了記錄儀本身的質量，增強了記錄儀的穩定性和可靠性，更重要的是降低了記錄儀的運行成本，方便了管理，提高了工作效率。采用液晶顯示屏，豐富畫面，并可以查看多種畫面，如數字、棒圖、曲線等。可以同時輸入多種型號，同時輸入不超過36路的信號。
產品特點：
日常維護工作量小、運行費用低、可靠性好、應用靈活等與現代自動控制相適應的特點。
產品特點：
日常維護工作量小、運行費用低、可靠性好、應用靈活等與現代自動控制相適應的特點。
1、無筆、無紙記錄，日常維護工作量非常小，運行費用低；
2、采用進口5.6 英寸320*240點陣TFT高亮度圖形液晶顯示屏，具有畫面清晰、性能穩定、色彩絢麗、視角寬，使用壽命長等特點；
3、采用高速、高性能32位ARM微處理器，畫面響應時間小于0.2秒，可同時實現16路信號采集、記錄、顯示和12路警報；
4、采用256M 大容量的FLASH閃存芯片存貯歷史數據，掉電也不丟失數據；
全隔離全能輸入，可同時輸入多種信號，無需更換模塊，通過軟件組態即可；
（1）Ⅱ型標準信號：0～5V 、0～10mA；
（2）Ⅲ型標準信號：1～5V 、4～20mA（可配電）
（3）熱電偶：B、E、J、K、S、T、WRE25；
（4）熱電阻：Pt100、Cu50；
（5）電壓小信號：0～20mV、0～100mV；
（6）電阻信號：0～400Ω；
（7）頻率信號：0～10KHZ；
（8）提供標準4-20mA 輸出；
（9）根據用戶要求定制各種特殊信號(如熱工行業的氧碳勢0-2V輸入)；
（10）頻率：PI（0～30kHz，高電平：8.5～30V，低電平：0～4.5V）（訂貨時要說明）
（12）隔離阻抗：20MΩ @ 500V
5、顯示工程量數據的數值范圍更寬，可顯示4 位數值：-999~9999；
（1）可以組態顯示,工程位號、工程單位、流量累積；
（2）剪貼板的復刻和粘貼功能方便用戶的參數設置；
（3）12路繼電器警報輸出，具有閃光警報顯示，同時指示各路警報的下下限、下限、上限、上上限警報；
（4）顯示精度基本誤差為±0.2%FS ；
（5）16 路溫壓補償，支持補償信號輸入、常數可選，提供多種補償模型，如過熱蒸汽，飽和蒸汽、壓力補償等常用補償模型；
（6）支持外接微型打印機，手動打印數據、曲線，滿足用戶現場打印的需求；
（7）配備標準USB 接口，支持USB 1.1 、2.0 優盤，支持FAT16/FAT32 文件系統，歷史數據轉存快捷方便；
（8）標準串行通訊接口： RS485 和RS232C；
（9）采用新型開關電源，能在交流電源85VAC～265VAC、45～65HZ范圍內正常工作；
（10）提供變送器+24VDC隔離配電，簡化了系統，節約了費用；
（11）集成硬件實時時鐘，掉電情況下時鐘也能準確運行，儀表硬件時鐘方便企業計量管理；
（12）全鋁密封外殼及內部屏蔽板，保證儀表在惡劣的環境中正常工作。
技術參數/Technical parameters-------------------------------------------------------◆◆
輸出規格： 傳感器配電24VDC，負載能力≤700Ω，單獨隔離配電≤40mA/路，不超過16 路隔離配電；
模擬量輸出：4-20mA；負載能力750Ω；
警報輸出：12 路繼電器觸點輸出，觸點容量0.5A@125VAC/1A@30VDC，可組態上上限、上限、下限、下下限；
補償運算： 蒸汽----根據IFC67 公式計算蒸汽密度補償飽和蒸汽與過熱蒸汽的質量流量或熱流量；一般氣體----溫度、壓力補償測量標準體積流量；天然氣----溫度、壓力補償測量標準體積流量；液體----溫度補償測量標準體積流量或質量流量；
補償范圍：蒸汽----壓力0.1-4.5MPa，溫度100-500℃，密度0.1-100Kg/m3；一般氣體----壓力0-60Mpa，溫度-100-500℃，液體----溫度－100-500℃，累積范圍： 0～9999999999；
通訊、打印：通訊接口----RS232C 或RS485，波特率----（1200、2400、9600、19200），打印接口----RS232C直接連接微型打印機；
記錄間隔：1 秒至240 秒，共分11 檔：1/2/4/8/12/24/36/60/120/180/240 秒可選；
記錄時間：各通道記錄時間的長短與FLASH 存儲器容量、輸入點數及該通道的記錄間隔有關數據備份和轉存： 128M、256M 、512M、1G 及其它可以兼容的U盤；
熱電偶冷端補償誤差： ±2℃ ；
斷電保護時間： 內置FLASH 存儲器保護參數和歷史數據，斷電后可也可保存；
集成硬件時鐘：掉電后也能準確運行；
時鐘誤差： ±1 分/月；
供電電源： 85VAC-265VAC，45～65HZ；
環境溫度： 0-50℃、避免日光直曬；
環境濕度： 0-85%RH；
凈重：≤3.0Kg

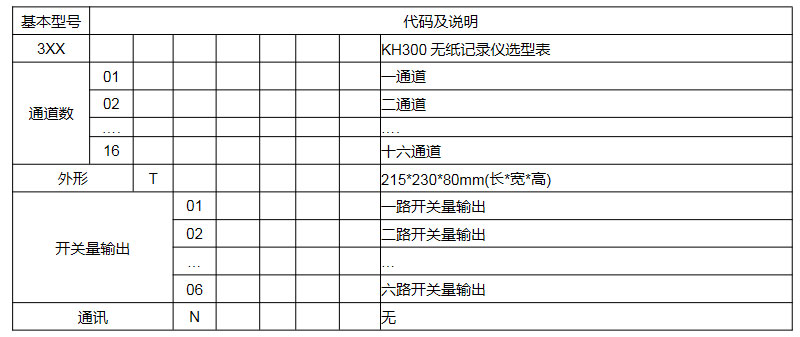

產品選型/Product types choosing-----------------------------------------------------◆◆
采購：無紙記錄儀
